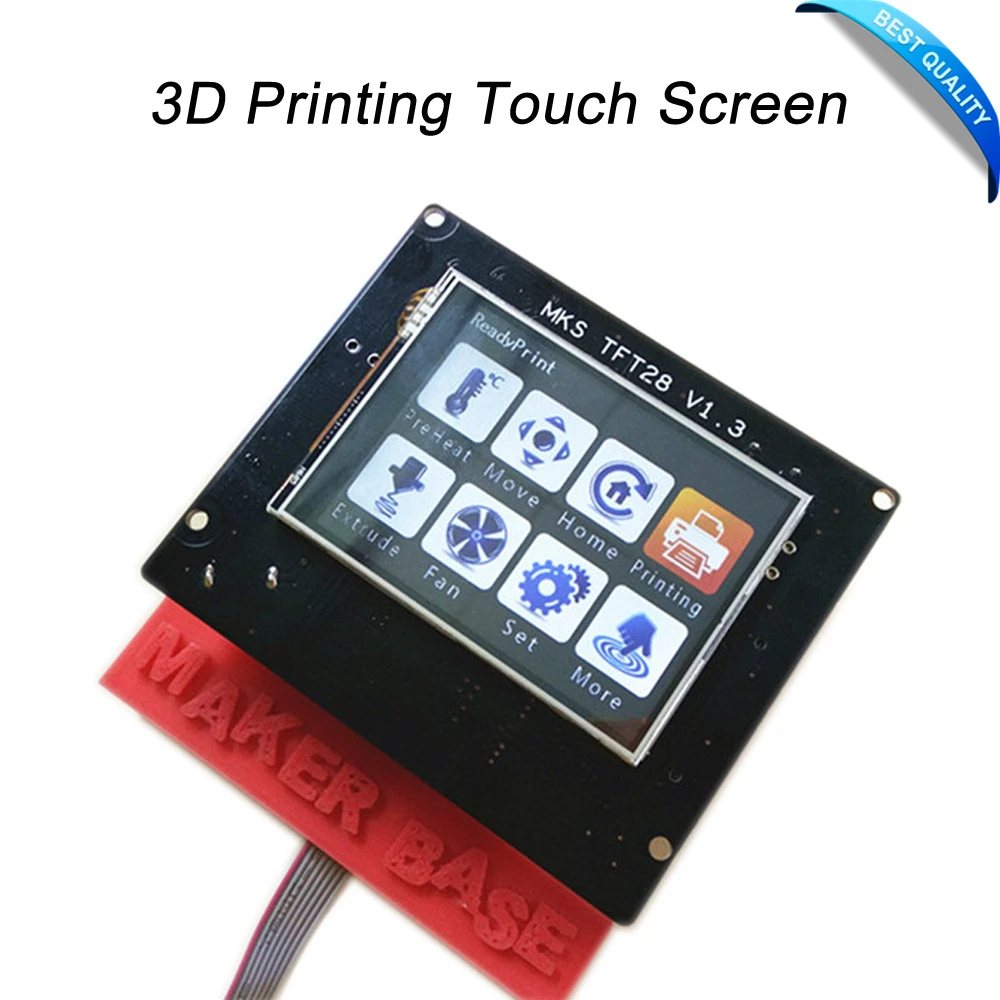

3D Печать Сенсорный Экран RepRap контроллер панели МКС TFT28 V1.2 дисплей цветной TFT поддержка/WI-FI/ПРИЛОЖЕНИЕ/отключения экономия на местных языках

80 % покупателей понравился этот товар!
В наличии
Сделка дня Истекает: 04:36:18
Цена: 2072.81 руб. Цена со скидкой: 1658.13 руб.
45 дней гарантия возврата денег
45 дней гарантия возврата денег Возврат принимается если продукт не соответствует описанию, покупатель оплачивает обратную доставку; Или согласовывает возврат с продавцем
Своевременная доставка
Своевременная доставка
Гарантия: Доставка в течении 60 дней

Share:

преимущество:

2.8 дюймов красочные сенсорный ЖК-экран, поддержка U диск и SD карты.

поддержка постоянного и простое обновление программного обеспечения.

подходит для многих основной плате, таких как Ramps1.4 и МКС, МКС Gen, МКС Мини.

нет необходимости корректировать прошивки, поддержка Марлин, Smoothieware и Repetier.

поддержка обнаружения и экономить на электроэнергии.

поддержка МКС модуль Wi-Fi.

пожалуйста, посетите наш Github скачать прошивку.

github.com/makerbase-mks/

МКС TFT28 Размер

МКС TFT28 Разъем

подключение к Aux-1 на ramps1.4

перейти перемычку12 Вмощность

вход 12 В на интерфейс питания

направление относится кследоватьизображение:

подключение к Aux-1 на МКС Поколения, но TFT нет необходимости12 Ввнешний источник питания:

подключение к МКС Базы, МКС МИНИ, МКС SBase, но TFT нет необходимости12 В внешнего источника питания.

МКС только Базовая поддержка V1.2 обновленная версия

направление см. последующую картину:

Power-on Установки

шаг: включите МКС TFT28 в первый раз, и введите-> настройки-> связи

выбрать скорость передачи данных, что прошивка по умолчанию.

Step2: введите-> настройки-> тип машины, выберите принтер машины.

только Дельта и двух других вариантов.

другие: введите-> настройки-> сенсорный экран коррекции, повышение точности.

Обновление прошивки

копия последнего обновления прошивки для SD карты корневой каталог, в том числе:

1. mkstft28.bin. 2.mks_config.txt. 3. mks_pic.

пожалуйста, не изменить имя файла.

вставьте карту памяти, он будет обновляться автоматически после перезагрузки.

примечание: TFT необходимо подключить12 Ввнешний источник питаниядо обновления, когда работа с RAMPS1.4.

электроэнергии Экономии

если есть остановленном состоянии на печать, затем выключите его непосредственно.

он будет продолжать работать в прошлом остановленном состоянии, когда в следующий раз использовать.

непрерывной Печати на Отключения(МКС TFT28 поддерживает V1.1 версия обновления)

если власть разорвать во время печати, он может продолжить печать из месте после перезагрузки.

(водитель мотора не может работать после отключения электроэнергии, это вызовет дефектные модели если печатающая головка остается в модели, вам нужно улучшить сбоя питания, модуль обнаружения и ИБП.)

отключения обнаружения(МКС TFT28 поддерживает V1.1 версия обновления)

1. Подключите сигнал С отключения модуль обнаружения БО pin,

катод и анод подключения к-/+ БО pin.

2. Когда система не может подключиться с властью, отключения обнаружения модуль будет информировать TFT сенсорный экран автоматически иприостановить печать. ИБП питания отправится печатающей головки от модели.

Bleaking Обнаружения (МКС TFT28 поддерживает V1.1 версия обновления)

1. Connect ограниченной переключатель С гашения обнаружения до » B1 «,

катод и анод подключения к +/-контакты ниже B1 pin.

внимание: он вспыхнет пауза, когда переключатель S соединиться с Землей.

2. Когда дело доходит до разрыва материала, ограниченный переключатель автоматически

сообщите сенсорный экран, который входит в остановки печати.

фото Настройки(МКС TFT28 поддерживает только V1.1 обновленная версия)

1. МКС TFT поддержка фото настройки. Также, логотип, кнопка изображения, цвет шрифта может быть собственной разработки. эталонный метод: МКС TFT Pic_Custom.pdf

2. МКС TFT может поддерживать 7 определяемые пользователем кнопки порядок которых до 200 символов.

эталонный метод: МКС TFT Pic_Custom.pdf

WI-FI Соединения(МКС TFT28 только поддержка V1.1 обновленная версия)

1. TFT может поддерживать МКС МКС модуль WI-FI. ссылка: MKSTFT конфигурации WI-FI instructions.pdf

2. После МКС TFT добавляет МКС модуль WI-FI, вы можете использовать Тираж, Repetier-Host to proceed удаленного подключения и управления. но это может сделать некоторые функции недоступны.

3. Кроме Того, он поддерживает использование APP управления и доходы Android APP. если вам нужно на заказ ПРИЛОЖЕНИЯ, пожалуйста, свяжитесь с продавцом.

4. Он обеспечивает конкретные интерфейс связи и ПРИЛОЖЕНИЯ саморазвития или другого коммуникационного программного обеспечения.

интерфейс ссылка: МКС TFT WI-FI и интерфейс связи на screen.pdf

ментаmks_config.tx Конфигурации

mks_config.txt базовая конфигурация (МКС TFT28 поддерживает только V1.1 обновленная версия)

1. Конфигурации на одноместные и двухместные сопла: измените значение после двоеточия » cfg _ sprayer_counter» в сопло вам нужно. (» 1 » одноместный сопла; » 2 » является двойное сопло)

2. С Подогревом кровать конфигурация: измените значение после двоеточия » cfg _ custom_bed_flag» на пользовательские требования вам нужно. (» 1 » с подогревом кровать; » 0 » является без тепла кровать)

mks_config. TXT конфигурации WI-FI (МКС TFT28 поддерживает только V1.1 обновленная версия)

1. WI-FI режим выбора:

измените значение после двоеточия » cfg_wifi_mode » в сети Wi-Fi

вам нужно («1» является режим AP, » 0 » является режим клиента).

2. WI-FI конфигурации режим клиента

а. WI-FI имя: изменить WI-FI имя после толстой кишки

поле » cfg_wifi_ap_name » во имя вашей беспроводной сети

B. WI-FI пароль: изменить пароль WIFI после двоеточия поля » cfg_wifi_key_code » в вашей беспроводной сети «, пароль

C. динамический доступ ip-адрес: установить значение после двоеточия поля » cfg_ip_dhcp_flag » в то, что вам нужно (» 0 » означает статический ip-адрес,

» 1 » означает динамический IP адрес);

D. IP адрес: изменить ip-адрес после двоеточия поля » cfg_ip_address » в то, что вам нужно;

е. ip-адрес маска: изменить ip-адрес маска после двоеточия поля » cfg_ip_mask » в то, что вам нужно;

F. ip-адрес шлюза: изменить шлюз после двоеточия поля » cfg_ip_gate » то, что вам нужно;

WI-FI инструкция конфигурации на AP модуль

а. WI-FI имя: изменить WI-FI имя после двоеточия поля «cfg _ wifi_ap_name» в горячей имя вы нужно.

B. WI-FI пароль: изменить пароль WIFI после двоеточия поля «cfg _ wifi_key_code» в пароль WI-FI точки доступа, и сохранить его.

mks_config.txt фото конфигурации (поддерживают только МКС TFT28 V1.1 обновленная версия)

ссылка: МКС TFT фото customization.pdf

Appendix2 WI-FI модуль использование

mks_config.txt, см. приложение 1 конфигурации

подключение к WI-FI модуль
